Phạm vi ứng dụng

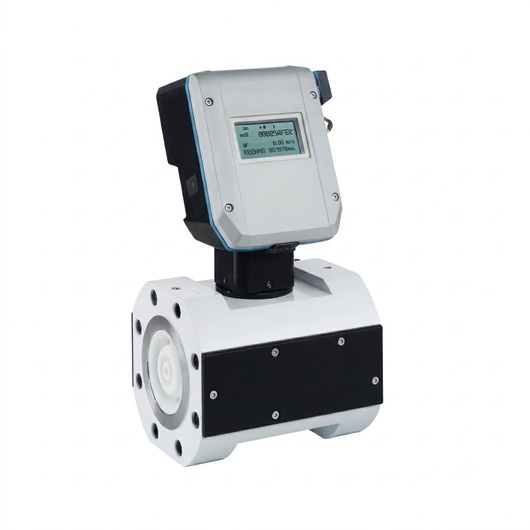

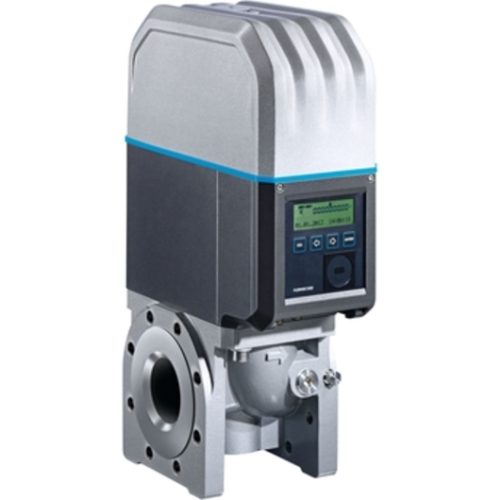

Công nghệ tiên tiến nhất cho độ chính xác đo tối đa: Đồng hồ đo lưu lượng khí siêu âm nhỏ gọn FLOWSIC550 đảm bảo tính toán chính xác cao đối với lưu lượng thấp trong mạng lưới áp suất cao – một sự bổ sung hoàn hảo cho FLOWSIC500. Thiết bị có khả năng chống quá tải, chính xác và được giám sát bởi hệ thống chẩn đoán thông minh. FLOWSIC550 có thể dễ dàng tích hợp vào các trạm đo hiện có. Khi được sử dụng trong các trạm chuyển tiếp và đo lường, FLOWSIC550 đảm bảo cung cấp khí liên tục và không bị tắc nghẽn.
-
Đo lưu lượng khí trong các ứng dụng thể tích thấp ở áp suất cao.
-
Chuyển giao quyền sở hữu: hệ thống phân phối, lưu trữ và truyền tải khí đốt
-
các trạm biên giới thị trấn và trạm cổng thành phố
Thuộc tính thiết bị:
-
Chẩn đoán và tự giám sát hoạt động thường xuyên
-
Bền bỉ và đáng tin cậy vì không có bộ phận chuyển động
-
Lắp đặt đồng hồ đo nhỏ gọn
-
Hiệu chỉnh âm lượng tích hợp
-
Pin hoặc nguồn điện an toàn nội tại
-
Bluetooth năng lượng thấp (BLE)
Lợi ích
-
Độ chính xác đo lường tối ưu và sự an toàn của việc cung cấp khí liên tục.
-
Lắp đặt đơn giản, thay thế đồng hồ đo khí tuabin.
-
Giảm chi phí lắp đặt nhờ tích hợp chức năng hiệu chỉnh âm lượng.
-
Dễ dàng thiết lập và đọc dữ liệu thông qua FLOWgate ™ (trên PC và ứng dụng).
-
Chi phí vận hành tối thiểu do hầu như không cần bảo trì.
-
Hoạt động ổn định ngay cả khi lưu lượng khí dao động (trong các ứng dụng bật/tắt).
-
Có thể vận hành tự cung tự cấp
Thông số kỹ thuật
-
Nguyên lý đo lường
Đo lường chênh lệch thời gian truyền siêu âm
-
Các biến số được đo lường
Thể tích ac, lưu lượng thể tích ac, vận tốc khí, thể tích sc (*), lưu lượng thể tích dưới sc (*)
(*) chức năng bổ sung được bao gồm với hiệu chỉnh thể tích tích hợp -
Phương tiện đo lường
Khí tự nhiên (khô, có mùi), không khí
-
Khả năng lặp lại
≤ 0,1 %
-
Sự chính xác
Qmin đến Qmax ≤ ± 1 %; Cấp độ chính xác 1; giới hạn sai số điển hình
Qmin đến 0,1 Qmax ≤ ± 2 %; Cấp độ chính xác 1; giới hạn sai số tối đa cho phép
0,1 Qmax đến Qmax ≤ ± 1 %; Cấp độ chính xác 1; giới hạn sai số tối đa cho phép
Sau khi hiệu chuẩn lưu lượng áp suất cao: ±0,2 % ở áp suất thử nghiệm; nếu không thì ±0,5 % -
Phạm vi nhiệt độ trung bình
–40 °C … +70 °C
-
Phạm vi áp suất hoạt động
ANSI300 (ASME B16.5) ≤ 48,7 bar (g); cho nhiệt độ –40 … +70°C
ANSI600 (ASME B16.5) ≤ 97,4 bar (g); cho nhiệt độ –40 … +70°C
PN40 (EN 1092-1) ≤ 40 bar (g); cho nhiệt độ –40 … +70°C
PN63 (EN 1092-1) ≤ 63 bar (g); cho nhiệt độ –40 … +70°C
-
Kích thước ống danh nghĩa
DN 50 (2″) … DN 150 (6″)
-
Phê duyệt và chứng nhận đo lường
MID: 2014/32/EU
OIML R 137-1&2:2012
EN 12405: 2010 (để hiệu chỉnh thể tích tích hợp)
AGA 9, 2022 -
Phê duyệt khu vực nguy hiểm
IECEx:
Ex ia [ia Ga] T4 IIB GbATEX:
II 2 (1)G Ex ia [ia Ga] T4 IIB GbNEC/CEC (Mỹ/Canada):
Loại I, Phân khu 1, Nhóm C, D T4 Ex ia [ia Ga] IIB T4 Gb
Loại I, Vùng 1 AEx ia [ia Ga] IIB T4 Gb -
Đầu ra kỹ thuật số
2 xung và trạng thái (tần số cao với fmax = 2kHz, tần số thấp với fmax = 10 Hz)
2 cổng RS485, nguồn ngoài
Bộ mã hóa
Xung tần số cao + trục trặc, cách ly điện (fmax = 2 kHz)Bộ mã hóa + xung tần số thấp, cách ly điện (fmax = 100 Hz)
Bộ mã hóa + xung tần số cao, không cách ly điện (fmax = 2 kHz)
2 xung, tần số cao và tần số thấp, cách ly điện (fmax = 2 kHz / 100 Hz)
-
Giao tiếp kỹ thuật số
Modbus RTU
Modbus ASCII
