Giải pháp hệ thống mô-đun từ một nguồn duy nhất
Sản xuất xi măng là một quá trình tiêu tốn rất nhiều tài nguyên và năng lượng. Do áp lực cạnh tranh cao, việc tiết kiệm năng lượng và tăng hiệu quả sản xuất là điều cần thiết. Vì lý do này, ngày càng nhiều nhà sản xuất sử dụng nguyên liệu và nhiên liệu thay thế. Việc sử dụng nhiên liệu không đồng nhất và thường không sạch thường dẫn đến tăng nồng độ các hợp chất lưu huỳnh và clo không mong muốn trong quá trình.
Hệ thống phân tích khí quy trình SCPS hiện đại cung cấp thông tin đáng tin cậy về chất lượng quy trình, giúp phát hiện sớm các vấn đề — như cháy không hoàn toàn, tắc cyclone và lò cũng như nồng độ clo gây hại cho quy trình — và giúp ngăn ngừa các vấn đề này.
Công nghệ đo chiết nóng/ướt hay chiết lạnh/khô?
Phân tích khí quy trình chiết lạnh/khô đã là tiêu chuẩn công nghiệp trong nhiều thập kỷ. Quy trình này rất phù hợp để đo các thành phần liên quan đến quá trình đốt như NOx, CO, CO₂ và O₂ (đối với đốt khí, thêm CH₄).
Việc sử dụng ngày càAng nhiều nhiên liệu thay thế cũng làm tăng nhu cầu đo các thành phần SO₂, HCl và NH₃, vì chúng xuất hiện với lượng lớn hơn khi đốt các nhiên liệu này. Tuy nhiên, có những hạn chế khi đo các thành phần này bằng phương pháp chiết lạnh/khô vì chúng hòa tan mạnh trong nước. Một mặt, sự ngưng tụ trong bộ làm mát khí làm các thành phần bị “rửa trôi” khỏi khí và mặt khác tạo ra axit. Vì các axit này gây hại cho hệ thống phân tích, SO₂ thường được loại bỏ có chủ ý bằng cách thêm hydrogen peroxide.
Phân tích khí quy trình chính xác
Phân tích khí quy trình chính xác hơn đồng nghĩa với tối ưu tốt hơn cho quá trình đốt và đảm bảo chất lượng. SCPS cung cấp các tùy chọn phân tích cho mọi yêu cầu
Phân tích tối ưu hóa quy trình phù hợp
Hệ thống phân tích SCPS linh hoạt cho phép bạn tăng hiệu quả năng lượng, chất lượng sản phẩm và độ sẵn sàng hệ thống một cách đáng tin cậy và lâu dài.
Kết quả: Bạn đạt được lợi thế cạnh tranh.
Đầu dò bền bỉ, công nghệ thông minh
Sự kết hợp giữa vật liệu có độ bền cao và công nghệ được tối ưu cho ứng dụng cho phép đo với độ chính xác đáng tin cậy — ngay cả trong môi trường khắc nghiệt hơn.
Thời gian dừng dài trong môi trường khắc nghiệt
Công nghệ làm mát và làm sạch hiệu quả của SCPS giúp giảm nỗ lực bảo trì và giảm thiểu thời gian dừng ngoài kế hoạch, tiết kiệm chi phí.
Phân tích khí chiết nóng/ướt có lợi thế là nhiệt độ cao luôn được duy trì. SO₂, HCl và NH₃ không tạo thành ngưng tụ axit và có thể được đo mà không gặp vấn đề.
Do đó, việc lựa chọn quy trình phân tích phụ thuộc chủ yếu vào nhiên liệu. Endress+Hauser cung cấp các giải pháp đáng tin cậy cho cả hai quy trình phân tích này. Giải pháp hệ thống phân tích SCPS dạng mô-đun của chúng tôi bao phủ tất cả các biến thể từ một nguồn duy nhất và cung cấp cho khách hàng các giải pháp tối ưu cho yêu cầu riêng của họ.
Hệ thống phân tích khí quy trình
1 Tuổi thọ bộ lọc tối đa nhờ thổi ngược bộ lọc 2 giai đoạn
Việc thổi ngược bộ lọc bằng khí nén làm sạch hoàn toàn cả bộ lọc và khoang lọc. Điều này ngăn bụi bị thổi ra lắng lại trong bộ lọc, giúp tăng đáng kể tuổi thọ bộ lọc.

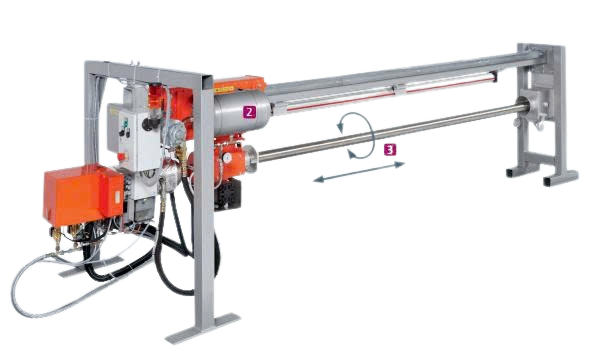

2 Giảm nỗ lực bảo trì tại đầu dò lấy mẫu nhờ shock blower đã được kiểm chứng
Tùy theo biến thể hệ thống, shock blower tích hợp làm sạch hiệu quả ống đầu dò bằng khí nén theo chu kỳ. Khác với các phương pháp làm sạch cơ học, không có dụng cụ làm sạch nào bị kẹt.
3 Chuyển động chống bám dính và quay ngăn tích tụ trên ống đầu dò
Ống đầu dò di chuyển tới lui trong quá trình đo. Tùy theo biến thể hệ thống, có thêm chuyển động quay. Điều này ngăn vật liệu tích tụ trên ống đầu dò.
Ưu điểm tổng quan
4 Làm mát đầu dò hiệu quả cho sử dụng nhiệt độ cao
Làm mát hiệu quả bảo vệ đầu dò lấy mẫu ở nhiệt độ lên tới 1.400 °C. Tùy theo biến thể hệ thống, nước hoặc dầu được sử dụng làm chất làm mát. Để làm mát lại, bộ làm mát có thể kết nối với hệ thống nước làm mát nội bộ của nhà máy. Ngoài ra, có thể làm mát bằng thông gió với không khí môi trường.

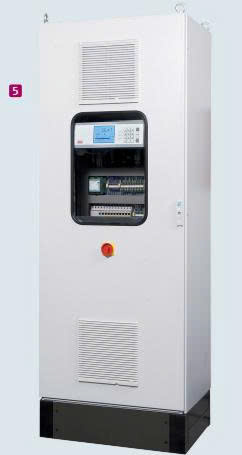

5 Kiểm soát quy trình bằng phân tích khí chính xác
Xác định nồng độ các thành phần khí liên quan đến quá trình đốt như CO, NOx, CO₂, CH₄ và O₂.
Để đảm bảo chất lượng sản phẩm và độ sẵn sàng nhà máy, công nghệ đo chiết nóng/ướt đã được kiểm chứng nhiều năm cho phép đo các thành phần SO₂, HCl và NH₃.
Tùy theo yêu cầu khách hàng, hệ thống có thể đo các thành phần khí khác nhau.
SCPS: Phân tích khí trong điều kiện cực kỳ khắc nghiệt, trực tiếp trên lò quay
Mô tả sản phẩm
Hệ thống phân tích khí quy trình SCPS được sử dụng để phân tích nồng độ khí trực tiếp trên lò quay.
Đầu dò lấy mẫu bền bỉ, cơ chế làm sạch hiệu quả kết hợp với hệ thống phân tích chiết nóng hoặc lạnh và bảo trì từ xa linh hoạt.
Endress+Hauser là nhà sản xuất duy nhất cung cấp toàn bộ danh mục sản phẩm từ một nguồn duy nhất.
Các máy phân tích được cấu hình để đo không chỉ các thông số đốt quan trọng O₂, CO, CO₂, NO và nếu cần CH₄ mà còn các thông số quy trình như SO₂, HCl và NH₃.
Nhờ bảo trì tối thiểu, độ sẵn sàng rất cao và giá trị đo chính xác, hệ thống SCPS thực sự nổi bật, đặc biệt khi đốt với hàm lượng lưu huỳnh hoặc clo cao.
Tổng quan nhanh
• Đo đồng thời tất cả các thành phần khí liên quan như O₂, CO, CO₂, NOx, CH₄, SO₂, HCl, NH₃
• Đầu dò bền bỉ và được làm mát, sử dụng tới 1.400 °C và bụi 2.000 g/m³
• Độ sẵn sàng hệ thống tới 98%
• Dịch vụ nhanh nhờ bảo trì từ xa
Lợi ích
• Ngăn ngừa dừng hệ thống nhờ phát hiện sớm vấn đề
• Chất lượng sản phẩm ổn định nhờ kiểm soát quy trình
• Giảm chi phí năng lượng nhờ tối ưu quá trình đốt
• Công nghệ bền bỉ giảm công việc bảo trì
• Độ sẵn sàng cao nhờ các thành phần đồng bộ
• Hỗ trợ nhanh nhờ truy cập từ xa và đội ngũ dịch vụ toàn cầu
Lĩnh vực ứng dụng
• Lò quay trong nhà máy xi măng
Hệ thống phân tích khí SCPS (PGA)
(System SCPS1100 / SCPS3100 / SCPS3300 — bảng thông số kỹ thuật giữ nguyên cấu trúc)
Thành phần đo: CO, CO₂, NOx, SO₂, CH₄, O₂, HCl, NH₃
Công nghệ đo: Chiết lạnh hoặc chiết nóng
Làm mát đầu dò: dầu hoặc nước
Làm sạch: thổi ngược
Nhiệt độ quy trình: ≤ 1.400 °C
Nhiệt độ môi trường: −20 đến +55 °C
Tải bụi: ≤ 2.000 g/m³
Nguồn điện: 3 pha 400 V 50 Hz
Công suất tiêu thụ: khoảng 3.5 kW
Cấp bảo vệ: IP54
