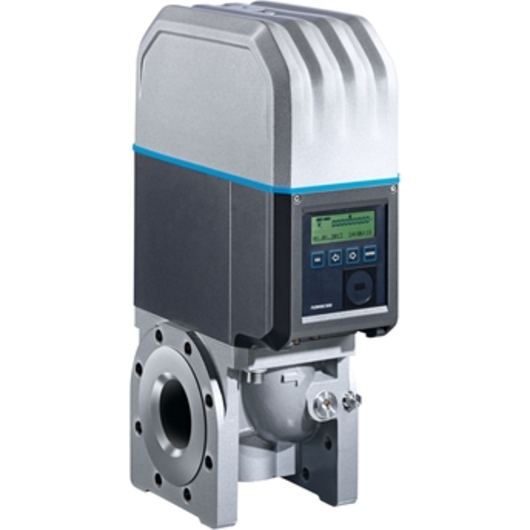

Thiết bị đo lưu lượng siêu âm FLOWSIC500

Thông số kỹ thuật

• Nguyên lý đo lường

  Đo lường chênh lệch thời gian truyền siêu âm

• Các biến số được đo lường

  Thể tích ac, lưu lượng thể tích ac, vận tốc khí, thể tích sc (*), lưu lượng thể tích dưới sc (*)
  (*) chức năng bổ sung được bao gồm với hiệu chỉnh thể tích tích hợp

• Phương tiện đo lường

  Khí tự nhiên (khô, có mùi)

• Khả năng lặp lại

  ≤ 0,1 %

• Sự chính xác

  Qmin đến 0,1 Qmax ≤ ± 1 %

  0,1 Qmax đến Qmax ≤ ± 0,5 %
  Độ chính xác cấp 1; giới hạn sai số tối đa cho phép

  Qmin đến 0,1 Qmax ≤ ± 2 %

  0,1 Qmax đến Qmax ≤ ± 1 %
  Sau khi hiệu chuẩn lưu lượng áp suất cao: ±0,2 % ở áp suất thử nghiệm; nếu không thì ±0,5 %

• Phạm vi nhiệt độ trung bình

  -25 °C … +60 °C
  Tùy chọn: –40 °C … +70 °C

  (–13 °F … +140 °F
  Tùy chọn: –40 °F … +158 °F)

• Phạm vi áp suất hoạt động

  PN16 (EN 1092-1): 0 bar (g) … 16 bar (g) / 0 psi(g) … 232 psi(g)

  Loại 150 (ASME B16.5): 0 bar (g) … 20 bar (g) / 0 psi(g) … 290 psi(g)

• Kích thước ống danh nghĩa

  DN 50 (2″) … DN 150 (6″)

• Phê duyệt và chứng nhận đo lường

  MID: 2014/32/EU
  OIML R 137-1&2:2012
  EN 12405: 2010 (đối với chuyển đổi dòng chảy tích hợp)

• Phê duyệt khu vực nguy hiểm

  IECEx
  Ex ia [ia] IIC T4 Gb, Ex op là IIC T4 Gb

  ATEX
  II 2G Ex ia [ia] IIC T4 Gb, II 2G Ex op là IIC T4 Gb

  NEC/CEC (Mỹ/Canada)
  CSA: IS cho Lớp 1 Phân khu 1 Nhóm C và D T4; Ex/AEx ia IIB T4 Ga

• Đầu ra kỹ thuật số

  Cấu hình:
  Xung LF + trục trặc, cách ly điện (fmax = 100 Hz) Xung HF + trục

  trặc, cách ly điện (fmax = 2 kHz) Bộ mã hóa + xung LF, cách ly điện (fmax = 100 Hz) Bộ mã hóa + xung HF, không cách ly điện (fmax = 2 kHz) 2 xung, HF và LF, cách ly điện (fmax = 2 kHz / 100 Hz)

• Giao tiếp kỹ thuật số

  R-S485 (cấp nguồn ngoài, kết hợp với xung tần số thấp hoặc cao)
